En1.4725 Fecral Alloy Foil

Lá hợp kim Fecral EN1.4725 là một loại lá hợp kim nhiệt điện với Fe là ma trận và crom và nhôm là các yếu tố hợp kim chính, thường được quy cho chuỗi Fecral quốc tế. Tên tiêu chuẩn của nó là x10cralsi25, theo tiêu chuẩn của EN số. 1.4725, và nó bao gồm chủ yếu từ 20% đến 25% crom, khoảng 4% đến 6% nhôm và các nguyên tố vi lượng của silicon. Hợp kim nhanh chóng tạo thành một màng alumina dày đặc trên bề mặt của nó ở nhiệt độ cao, làm tăng đáng kể khả năng chống oxy hóa nhiệt độ cao. Do độ ổn định nhiệt nổi bật của nó, độ dẫn điện và tính chất cơ học tuyệt vời, lá hợp kim Fecral EN1.4725 được tiếp tục được cuộn thành lá với độ dày từ 0,02 mm và 0,2 mm đối với một loạt các ứng dụng công nghiệp đòi hỏi công việc mỏng, nhẹ, linh hoạt, có nhiệt độ cao.

EN1.4725 Lá hợp kim bằng nhôm crom sắt thường được sản xuất bằng cách sử dụng kết hợp của con đường xử lý lạnh có độ chính xác cao và quy trình ủ trung gian. Thông qua nhiều điều trị lăn và ủ xen kẽ, độ dày, cấu trúc tổ chức và tính chất cơ học của lá có thể được điều chỉnh một cách hiệu quả để đạt được các yêu cầu về hiệu suất và trạng thái vật lý được xác định trước.

Tham số sản phẩm (đặc điểm kỹ thuật)

Tính năng sản phẩm và ứng dụng

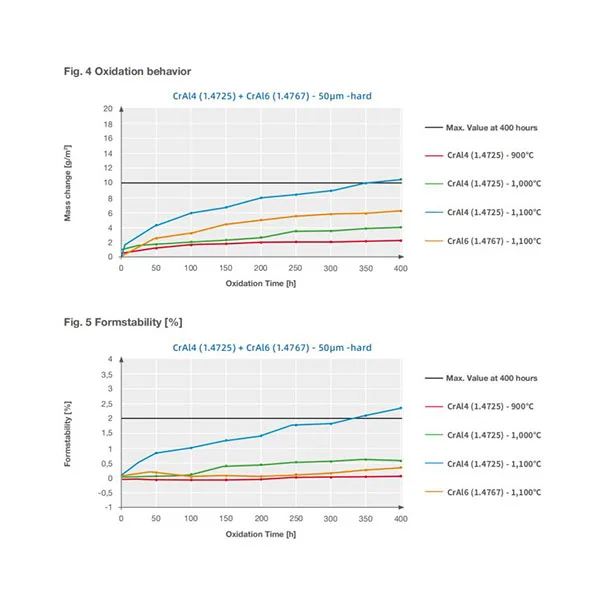

Đặc điểm quan trọng nhất của Lá hợp kim Fecral EN1.4725 là điện trở oxy hóa tuyệt vời và độ ổn định nhiệt ở nhiệt độ cao. Ở nhiệt độ làm việc liên tục hơn 1000 ° C, một lớp bảo vệ dày đặc và ổn định của oxit nhôm được tạo ra một cách tự nhiên trên bề mặt của lá. Lớp bảo vệ này có độ ổn định và độ bám dính hóa học cao, và ức chế hiệu quả quá trình oxy hóa chất nền kim loại, ngay cả trong các điều kiện tăng nhiệt độ nhanh hoặc đạp xe nhiệt mạnh. Ngoài các đặc tính chống oxy hóa của nó, Lá hợp kim Fecral EN1.4725 có điện trở suất và độ dẫn nhiệt tốt. Với điện trở suất cao và ổn định của nó, nó có thể liên tục phát ra nhiệt đồng đều ở nhiệt độ cao.

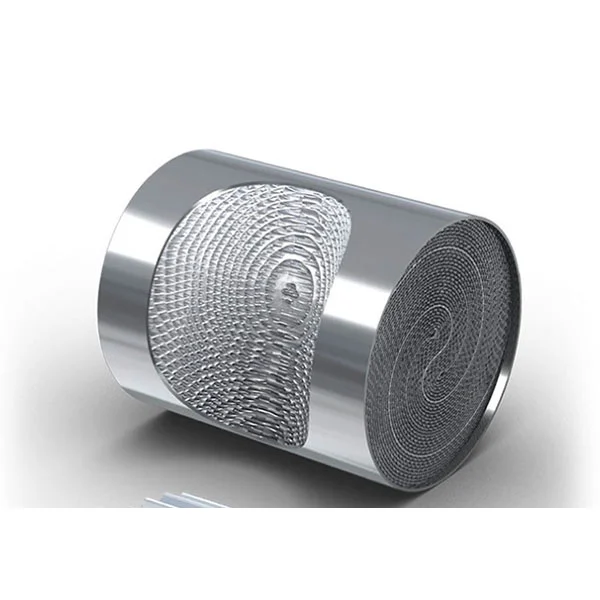

Do độ ổn định nhiệt nổi bật của nó, độ dẫn điện và tính chất cơ học tuyệt vời, Lá hợp kim Fecral EN1.4725 được chuyển thành lá với độ dày từ 0,02 mm đến 0,2 mm đối với nhiều ứng dụng công nghiệp đòi hỏi phải có công việc mỏng, nhẹ, linh hoạt và có nhiệt độ cao. Các lá không chỉ có thể được xử lý thành các hình dạng mong muốn bằng cách dập, gấp, hàn, v.v., mà còn có thể được tạo thành các cấu trúc tổ ong hoặc môi trường xốp cho các chất mang chất xúc tác, màng lọc hoặc hệ thống xử lý khí thải bằng máy bay trơn, thủng và cắt laser. Trong những năm gần đây, Lá hợp kim Fecral EN1.4725 cũng được sử dụng rộng rãi trong mạng xúc tác kim loại và thiết bị tinh chế không khí, lớp oxit hoạt động bề mặt của nó có thể cung cấp một cơ sở chất mang lý tưởng cho phản ứng xúc tác.

Chi tiết sản xuất

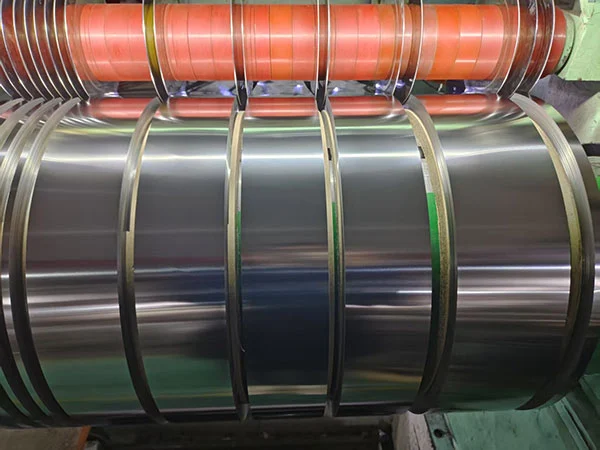

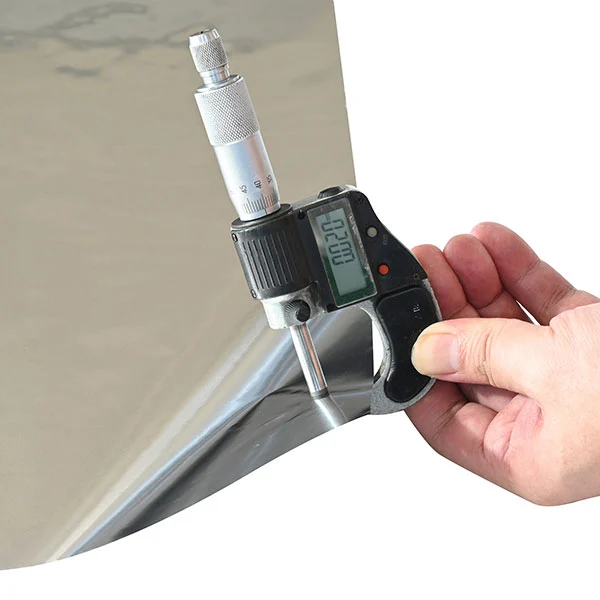

EN1.4725 Lá hợp kim Fecral thường được cung cấp dưới dạng các dải chính xác với độ dày từ 20 đến 200 micron, mật độ khoảng 7,2 gram mỗi cm khối, điểm nóng chảy trong phạm vi 1.350 đến 1.500 ° C, nhiệt độ hoạt động liên tục lên tới 1.100 00. Các lá có điện trở suất khoảng 1,4 đến 1,5 micro-ohms và hiệu quả chuyển đổi điện và nhiệt tốt. Lá có điện trở suất khoảng 1,4 đến 1,5 micro-ohm, cung cấp hiệu suất chuyển đổi điện và nhiệt tốt. Với hệ số mở rộng nhiệt là 14,5 x 10-⁶ mỗi Kelvin, nó phù hợp với thiết kế cấu trúc và khớp với các thiết bị nhiệt độ cao.

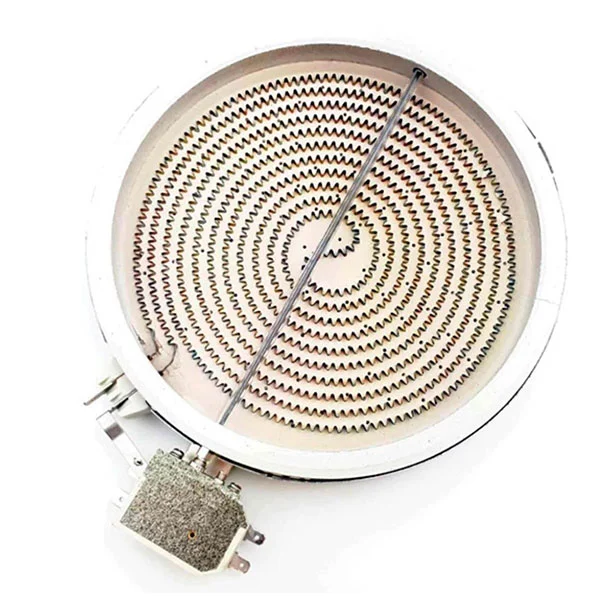

Từ quan điểm của ứng dụng công nghiệp, Lá hợp kim Fecral EN1.4725 đã được sử dụng rộng rãi trong băng làm nóng điện công nghiệp, lò sưởi hồng ngoại nhiệt độ cao, lõi sưởi bằng kim loại gốm, chất tẩy rửa ống xả ô tô, mạng lưới điều trị bằng khí thải công nghiệp và màng nóng gia đình. Đặc biệt là trong môi trường đòi hỏi cấu trúc mỏng và nhẹ, phản ứng nhanh và độ tin cậy lâu dài, tính ổn định của nó tốt hơn nhiều so với hợp kim nhiễm trùng niken truyền thống và các vật liệu sưởi ấm khác.
